本實用新型涉及屏蔽設施通風管道、通風過孔的電磁屏蔽部件，尤其涉及一種鋁制屏蔽通風窗。

背景技術：

屏蔽帳篷廣泛應用于國防建設，可有效預制電磁干擾，防止信息泄露，起到電磁防護的作用。常規的電磁屏蔽玻璃為剛性的窗口屏蔽材料，不能滿足軍用屏蔽帳篷的折疊運輸、儲存和頻繁的搭建、撤收的基本屬性。因此，研究復合軍用屏蔽帳篷實際使用要求，同時又具有較高的屏蔽技能的一種電磁屏蔽窗式一重要問題。

技術實現要素：

針對上述問題，本實用新型提供了一種鋁制屏蔽通風窗。

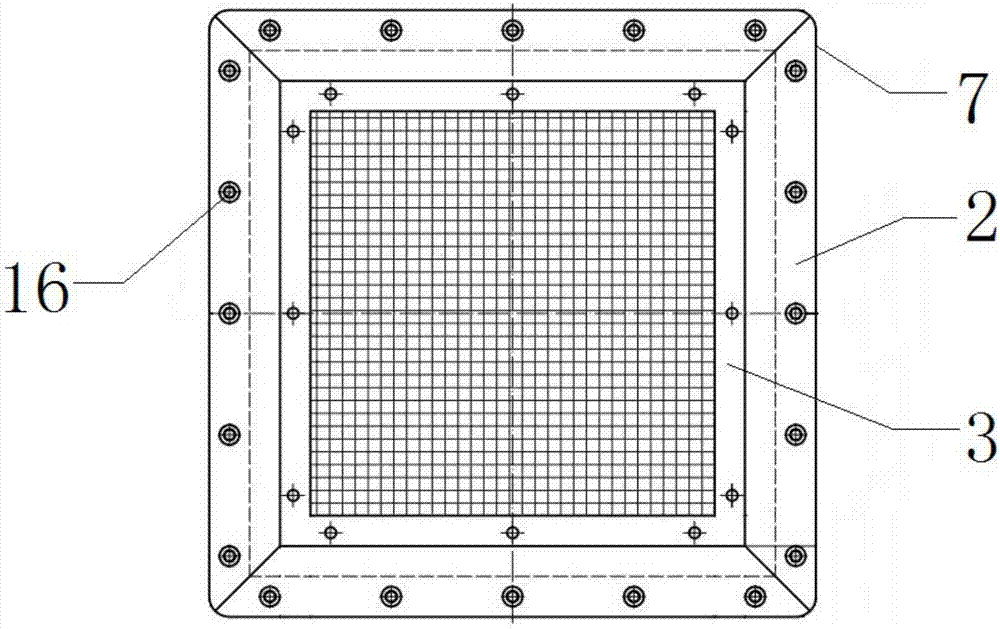

為解決上述技術問題，本實用新型所采用的技術方案是：一種鋁制屏蔽通風窗，其特征在于：所述通風窗由四根鋁型材焊接圍成方形結構的鋁框，鋁型材內部中空，通過焊接形成中空通道，每根鋁型材外側焊接有向外延伸的布料壓框，所述鋁框內由上到下依次分布有第一銅網壓框、第一鐵網壓框、第二鐵網壓框和第二銅網壓框，每根鋁型材內側由上到下依次設有與第一銅網壓框座、第一鐵網壓框座、第二鐵網壓框座和第二銅網壓框座。

進一步的，四根所述布料壓框兩兩雙面對接焊連在一起形成布料壓框架，所述布料壓框架焊接處分別進行內、外倒圓角，內倒圓角為4-R3，外倒圓角為4-R10，四根所述布料壓框上均以間距60mm分布有五個直徑為6.5mm的螺孔，螺孔處通過內六角螺釘和六角螺母將屏蔽通風窗固定于帳篷布料上。

進一步的，所述帳篷布料上設有與螺孔直徑相同的開孔，開孔外圈可加設布料壓環。

進一步的，所述第一銅網壓框座和第二銅網壓框座朝向相反，均是設于鋁型材上的臺階座，臺階座長15mm，深度為2.5mm，四根鋁型材上的臺階座圍成第一銅網壓框和第二銅網壓框的放置槽，所述臺階座上以間距45mm分布有五個直徑為3.2的鉚釘孔，通過鉚釘將第一銅網壓框和第二銅網壓框進行固定。

進一步的，所述第一鐵網壓框座和第二鐵網壓框座均為鋁型材內側向外延伸的固定沿，所述第一鐵網壓框和第二鐵網壓框安裝在固定沿上的朝向相反，固定沿厚度為1.5mm，兩個固定沿間距為8mm，四塊固定沿圍成第一鐵網壓框和第二鐵網壓框的安裝架，所述安裝架上以間距75mm分布有三個直徑為3.2的鉚釘孔，通過鉚釘將第一鐵網壓框和第二鐵網壓框進行固定。

進一步的，所述第一銅網壓框內固定有20目銅絲，第二銅網壓框內固定有40目銅絲，第一鐵網壓框內固定有20目鐵絲，第二鐵網壓框內固定有40目鐵絲。

進一步的，所述第一銅網壓框與第二銅網壓框內的銅絲以45°交錯分布。

進一步的，所述第一鐵網壓框與第二鐵網壓框內的鐵絲以45°交錯分布。

進一步的，所述第一銅網壓框、第二銅網壓框、第一鐵網壓框和第二鐵網壓框進行固定的鉚釘尺寸相同。

進一步的，所述鋁型材為中空框架，寬為30mm，高40mm，屏蔽通風窗本體長為300mm，寬為300mm，對各邊角進行倒圓角。

由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

1、本實用新型采用的框架為鋁型材，重量輕，易于成型，不僅造價低廉并且安裝方便。

2、本實用新型設有的銅絲以45°交錯分布、鐵絲以45°交錯分布能較好的多層隔絕電磁，屏蔽電磁。

3、本實用新型通過放置槽和安裝架，并通過鉚釘對其進行固定，使得壓框內的連接較為緊固。

4、本實用新型設有的布料壓框架是針對帳篷布料的一種新型安裝方式。
